Neckartalradwegbrücke

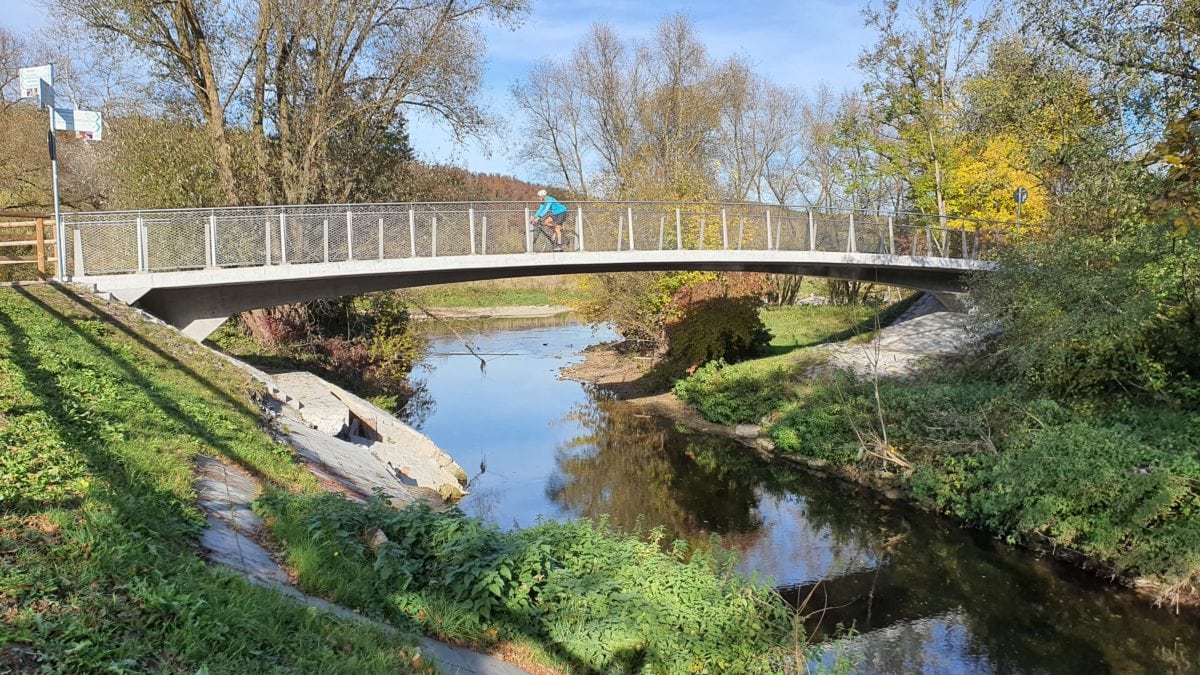

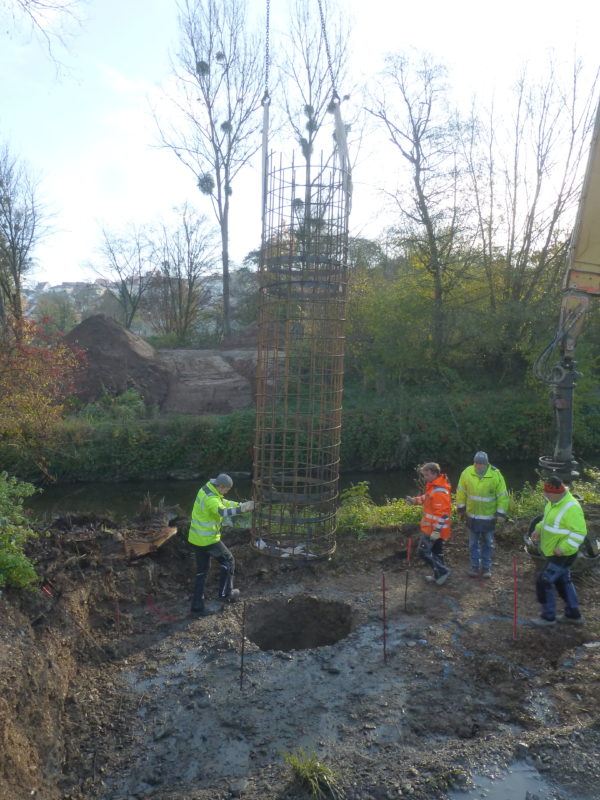

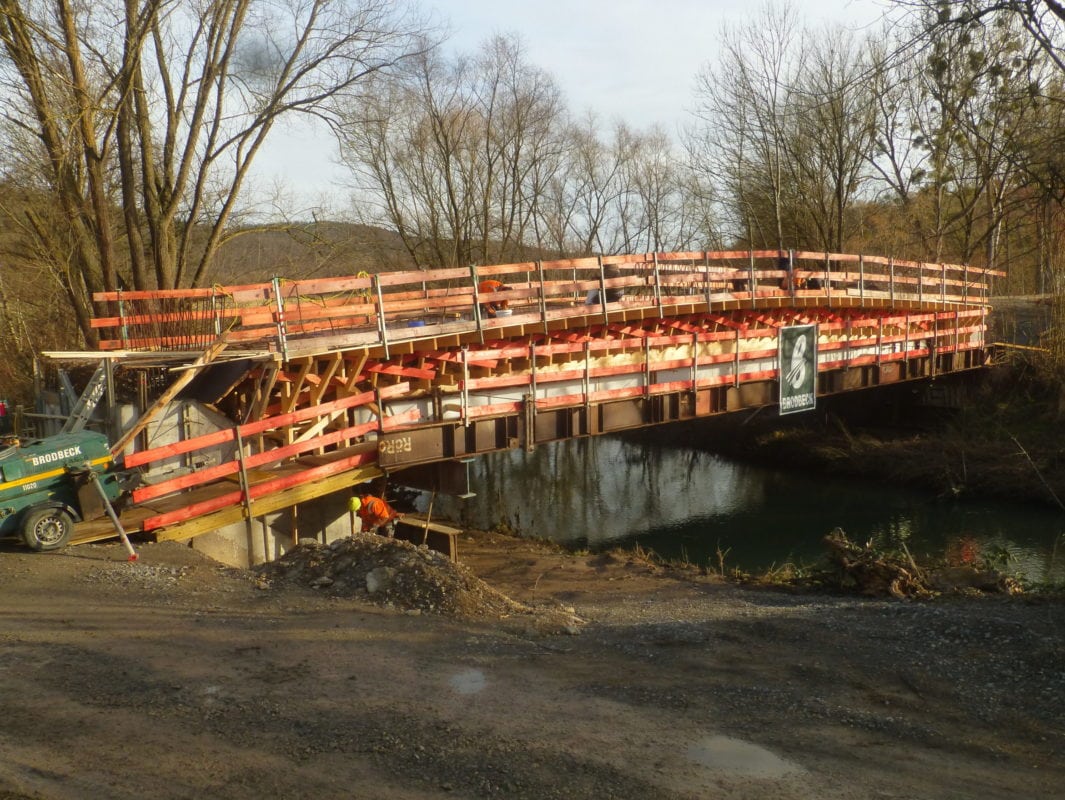

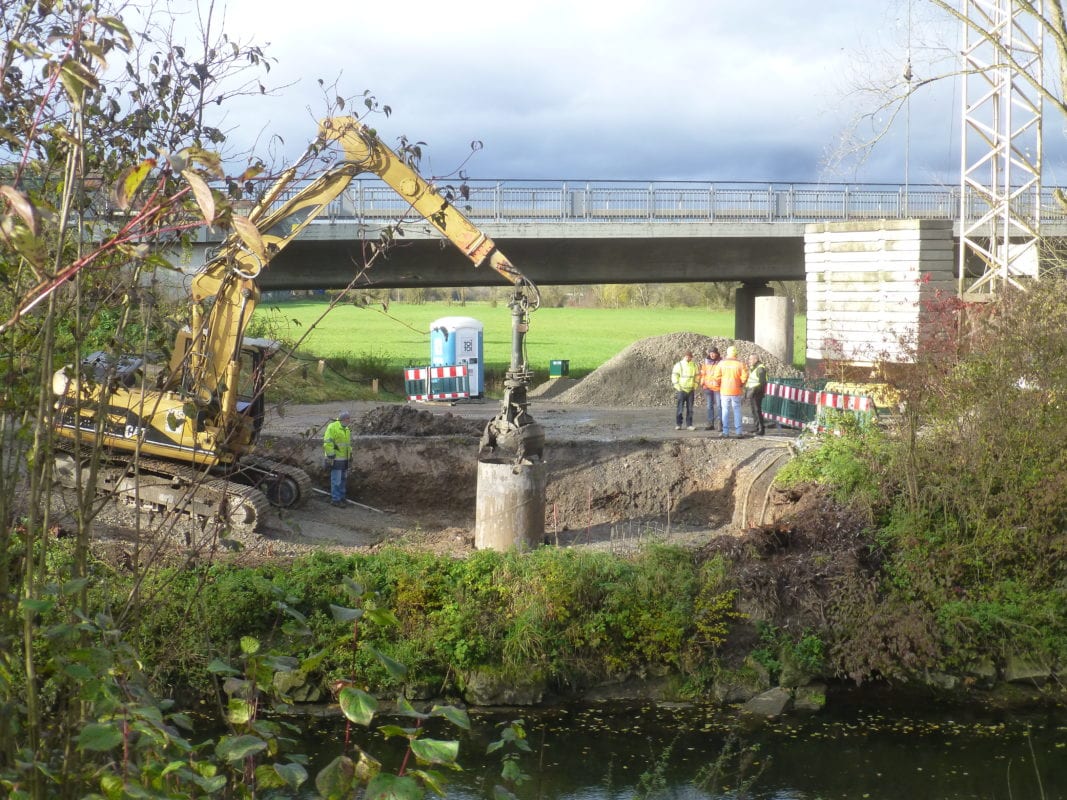

Die Brücke quert im Zuge des Neckartalradweges die Echaz kurz vor der Einmündung in den Neckar annähernd rechtwinklig und mit gerader Grundrissführung. Die Stützweite beträgt ca. 24,00 m bei einer Gesamtlänge von 29,10 m. Die Breite zwischen den Geländern beträgt 3,50 m. Mit einer Konstruktionshöhe in Brückenmitte von 40 cm spannt der einstegige Plattenbalken mit 90 cm  in die Widerlager ein. Die Rahmenbrücke ist auf Pfeilern gegründet. Die Tiefgründung besteht unter jedem Widerlager aus 7 bewehrten Brunnenpfeiler Durchmesser 1,20 m, Pfeilerlänge ca. 4,50 m
